Радиосредства серии “Фазан-19” диапазона ОВЧ предназначены для передачи и приема речевой информации в каналах авиационной подвижной связи и могут быть использованы для работы в совмещённых и разнесённых радиоцентрах, в составе ретрансляторов и автономно.

Основные отличия авиационных радиостанций серии “Фазан-19” от серии “Фазан”:

  • ­новое конструктивное исполнение радиосредств для технологии автоматизированного монтажа, исключающего влияние человеческого фактора на качество и обеспечение контроля параметров на автоматизированных рабочих местах;
  • ­существенное снижение шумов передатчика с целью применения радиосредств в автоматизированных совмещенных приемо­передающих центрах;
  • ­расширение функциональных возможностей авиационных радиостанций с целью их адаптации к оборудованию конкретных аэропортов;
  • ­перевод конструкции радиосредств в международный стандарт “IEC297­ЕВРОМЕХАНИКА – 19”, высотой 3U.

В состав серии входят:

- базовая авиационная радиостанция “Фазан-19Р50” мощностью 50 Вт;

- авиационная радиостанция “Фазан-19Р5” мощностью 5 Вт;

- радиопередатчик “Фазан-19П50” мощностью 50 Вт;

- многоканальный (от 1 до 6) радиоприемник “Фазан-19ПРМ”.

Однотипные устройства, входящие в состав каждого радиосредства, взаимозаменяемы в пределах серии “Фазан-19” и не требуют при замене каких-либо подстроек и регулировок, что снижает накладные расходы при эксплуатации.

Все радиосредства позволяют оперативно выбирать шаг сетки частот, радиопередатчики обеспечивают установку 4-х уровней выходной мощности.

Высокий КПД усилителя мощности совместно с эффективным радиатором позволил отказаться от использования внутреннего устройства охлаждения (вентилятора), что снижает расходы на техническое обслуживание и снижает шум в помещении.

В состав радиоприемника “Фазан-19ПРМ” входит ВЧ-разветвитель, обеспечивающий работу 6-ти каналов приема от одной антенны.

В качестве антенны может использоваться серийно выпускаемая антенна АНК100-150, многовходовые антенны, позволяющие объединять через перестраиваемые полосовые фильтры несколько передатчиков и приемников.

Кроме того, могут использоваться и другие антенны как замкнутые, так и разомкнутые по постоянному току. При использовании короткозамкнутых антенн радиосредства позволяют контролировать целостность антенно-фидерного тракта (защита от обрыва). При использовании некороткозамкнутых антенн функция контроля постоянной составляющей антенного тракта может быть оперативно отключена потребителем.

Дистанционный контроль и управление радиосредствами по стыку RS-485 позволяет выполнять те же функции, что и в режиме местного управления. Протокол управления авиационными радиостанциями является открытым и приведен в руководстве по эксплуатации.

Технические характеристики авиационных радиостанций

Технические характеристики (скачать отдельным файлом)

 Наименование параметра

 Единицы измерения

 Значение параметра

 Фазан-19Р50

 Фазан-19Р5

 Фазан-19П50

 Фазан-19ПРМ

Диапазон рабочих частот

МГц

100-149,975 или 100-149,991(6)

Шаг сетки частот

кГц

25 или 8,33

Относительное отклонение частоты от своего номинального
значения, не более

1•10-6

-

Мощность несущей выходного сигнала передатчика

Вт

50 ± 1дБ

более 5

50 ± 1дБ

-

Максимальная глубина модуляции, не менее

%

90

Коэффициент нелинейных искажений передатчика,

не более

%

5

Ослабление побочных излучений передатчика, не менее:

- гармонических составляющих

- остальных побочных составляющих

дБ

80

90

Спектральная плотность шума передатчика относительно
мощности несущей при отстройке 1% и более от несущей, не
более

дБ/Гц минус 150

Полоса частот НЧ-тракта:

- при шаге сетки 25 кГц;

- при шаге сетки 8,33 кГц

кГц

0,3…2,7


0,3…2,5

Входное сопротивление модуляционного тракта передатчика Ом 600 ± 100
Неравномерность амплитудно-частотной характеристики
модуляционного тракта передатчика, не более
дБ 4
Чувствительность модулятора передатчика В 0,2…1,5

Чувствительность приемника при отношении (сигнал+шум)/шум,
равном 10 дБ, не более

мкВ 1,5 -

1,5

Выходное напряжение приемника на нагрузке 600 Ом,
подаваемое в линию, при коэффициенте модуляции входного
сигнала 60%

В

0,775 В с регулировкой от
0,2 до 1,5В

0,775 В
Коэффициент нелинейных искажений приемника, не более % 5 5

Ослабление сигналов по соседнему каналу, не менее:

- при шаге сетки 25 кГц;

- при шаге сетки 8,33 кГц

дБ

80

70

80

70

Ослабление сигналов по побочным каналам приема,не менее дБ

80

80
Ослабление интермодуляционных каналов приема, не менее дБ 80 80

Полоса частот НЧ-тракта приемника:

- при шаге сетки 25 кГц

- при шаге сетки 8,33 кГц
кГц

кГц

0,3…2,7


0,3…2,5

0,3…2,7


0,3…2,5

Выходное сопротивление НЧ-тракта приемника Ом 600±100 600±100

Неравномерность амплитудно-частотной характеристики НЧ-
тракта приемника, не более

дБ 4 4

Номинальное волновое сопротивление антенно-фидерного
тракта

Ом 50

Время переключения радиосредств, не более:

- в режим передачи;

- в режим приема

мс 50 - -
Время непрерывной работы ч 24

Электропитание:

- напряжение переменного тока частотой 50 Гц

- постоянное напряжение

В

220 ± 10%
21,6…31,2

Потребляемая мощность, не более:

- в режиме передачи;

- в режиме приема

Вт

400


40

100


40

400


40

-


150
(6 каналов)

Управление радиосредствами

местно ( с лицевой панели) дистанционно по
стыку RS-485, по 3-проводной физической линии
с использованием посылок постоянного тока для
включения излучения

Условия эксплуатации:

- диапазон рабочих температур

- относительная влажность при температуре не выше 298К (+25
С), не более

- пониженное атмосферное давление при температуре 25 С, не
менее

от 253К(-20 С) до 323К(+50 С)


98


450 мм рт.ст.

Гарантийный срок эксплуатации

лет 4

Гарантийная наработка в пределах гарантийного срока
эксплуатации

ч 30 000
Технический ресурс, не менее ч 100 000
Срок службы, не менее лет 15
Конструктивное оформление 19-ти дюймовая конструкция высотой 3U

Фотогалерея (перейти в раздел)



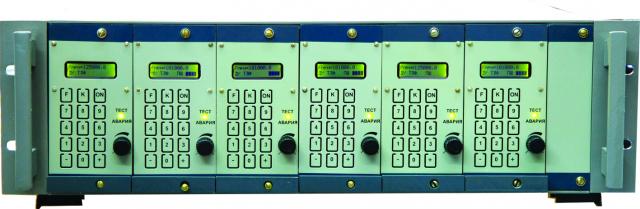

Радиоприемник "Фазан-19"

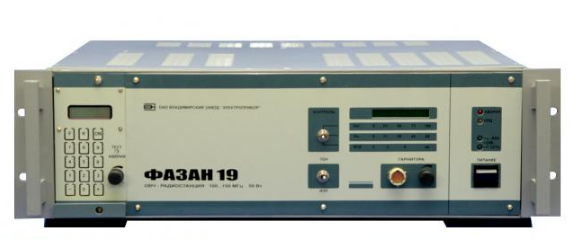

Радиостанция "Фазан-19"

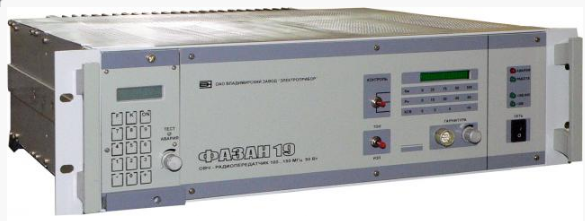

Радиопередатчик "Фазан-19"

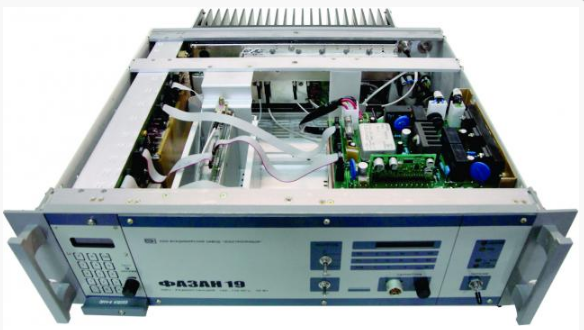

Внутреннее расположение элементов конструкции радиостанции "Фазан-19"

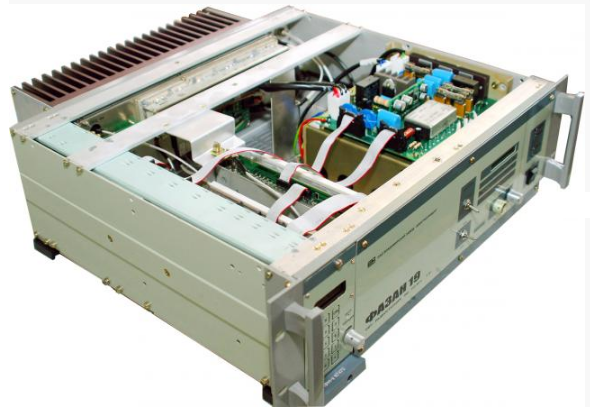

Внутреннее расположение элементов конструкции радиостанции "Фазан-19"
