Мачты прожекторные (осветительные) (типовой проект серии 3.501.2-123)

Главная / Каталог / Опоры и башни связи / Мачты прожекторные (осветительные) (типовой проект серии 3.501.2-123)

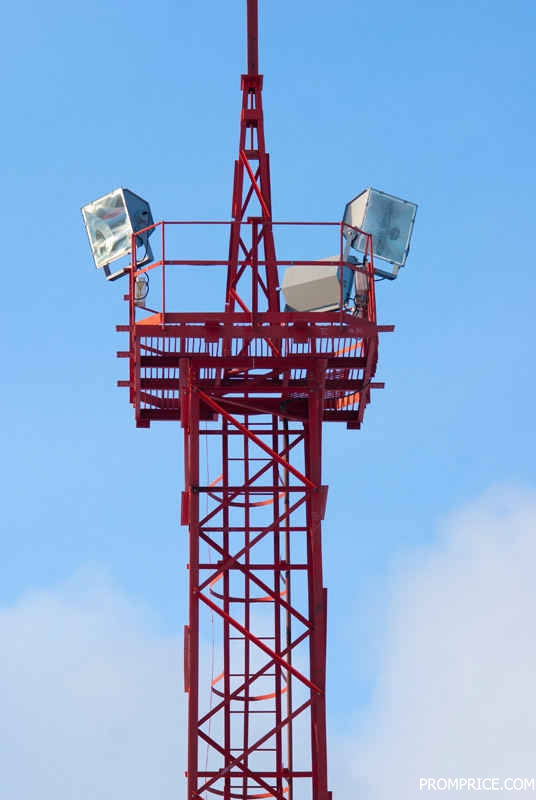

Прожекторные мачтыЛинейка свободно стоящих четырехгранных осветительных мачт, разработанная на основе типового проекта серии 3.501. 2 -123, высотой 21, 28, 35 и 45 метров.

Мачты прожекторные предназначены для установки на них осветительных приборов дальнего действия и служат для освещения. Высокопрочные и надежные прожекторные мачты используют в газо- и нефтедобывающей промышленности, на различных стратегических объектах, терминалов аэропортов, спортивных стадионах, парковках гипермаркетов, промышленных территориях и складских сооружений. Осветительные мачты пригодны для использования в I-VII ветровых районах при следующих условиях: температура окружающей среды от минус 65 °С до плюс 50 °С, относительной влажности 100% при t° +25 °С, при воздействии влажности, росы, инея, снега, песка, пыли.

Прожекторные мачтыМачты прожекторные изготавливаются из центрифугированных железобетонных стоек или из стальных стоек. Прожекторные мачты применяются для качественного освещения территории в темное время суток, также они оборудованы специальными площадками и лестницами.

Производство мачт осуществляется сборным способом из сварных блоков, наверху которых располагаются прожекторные площадки. Количество блоков во многом зависит от высоты ствола. Для ремонта и эксплуатации внутри блока располагаются ходовые лестницы и площадки.

Опора представляет собой стальную конструкцию квадратного сечения. Конструкция опор высотой от 21 до 45 м определяется набором типовых ферм. Фермы при монтаже соединяются сваркой. К верхней ферме крепится прожекторная площадка.

К основанию нижней фермы с помощью “пальцев” крепят 4 подставки, опирающиеся на фундамент. Подставки к фундаменту крепятся анкерами.

Эксплуатационная документация

Технические харктеристики прожекторной мачты

Обозначение Наименование Кол. Масса*, кг Примечание
1 поз. Всех
УРИВ.301224.111 Площадка 1 717,6 717,6
УРИВ.301314.033 Опорный башмак 4 83,1 332,4
УРИВ.301329.219 Секция №1-28 1 1352 1352 Опорная
УРИВ. 301329.220 Секция №2-28 1 870 870
УРИВ. 301329.221 Секция №3-28 1 733 733
УРИВ. 301329.222 Секция №4-28 1 631 631
УРИВ.304119.011 Палец 4 5,26 21,04 Детали креп-
ления элемен-
тов мачты.
УРИВ.741424.288 Пластина 8 9,42 75,36
-01 Пластина 8 5,4 43,2
-02 Пластина 8 4,32 34,56
УРИВ.741434.448 Шайба 4 1,11 4,44
УРИВ.746111.504 Уголок 4 20,55 82,2
УРИВ.746111.505 Уголок 4 9,55 38,2
УРИВ.746111.506 Уголок 4 6,08 24,32
УРИВ.301421.160-03 Молниеотвод 1 23,7 23,7
УРИВ.301329.032 Прожекторная мачта Н=28м 4840
УРИВ305611035 Кабель-рост прожекторной
мачты Н=28м
11 Дополнитель-
ное оборудо-
вание
* Предельные отклонения массы ± 5 %. Пределы допускаемой погрешности измерений ± 2 %.
