Канализационные механические решетки для очистки сточных вод
Назначение:
Решетки ленточного типа предназначены для предварительной механической очистки сточных вод.
Эффективная очистка от взвешенных примесей достигается благодаря применению различной ширины прозоров (3-5-8-10-15-20-25-30-40 мм).
Особенности конструкции
Особенностью конструкции решеток механической очистки сточных вод являются крюки, выполненные из высокопрочного полиамида армированного стеклонаполненного. Крюки собраны в виде полотна, которое и является собственно решёткой. Оси полотна и направляющие цепи изготовлены из нержавеющей стали. Для четкой фиксации тяговых цепей, снижения механического трения и силы предварительного натяжения цепей в нижней части каркаса установлены две звездочки, чьи подшипники скольжения защищены. Защиту цепей от абразивных частиц, находящихся в потоке сточной воды, обеспечивают пластины-отбойники. Накладные кожухи защищают цепь решётки от попадания на неё отходов.
Принцип действия
Решетки приводятся в движение при помощи мотор-вариатора-редуктора мощностью 0,75 кВт. Плавающие отходы задерживаются крюками и поднимаются на поверхность. Производительность решеток зависит от ширины и глубины канала, уровня воды в канале, а так же от величины прозора. Решетка работает в непрерывно-прерывистом режиме.
Удаление задержанных отходов
Для очистки решётки от отходов применяется специальная щётка из капроновых прутков. Эластичные прутки с большой силой проникают между крюками и эффективно очищают их от задержанных примесей. Щетка вращается с помощью того же электродвигателя, который приводит в движение решетку. Задержанные отбросы подаются на ленточный конвейер или в специальную тару, которыми решетка может быть укомплектована по желанию заказчика.
Металлический каркас
Несущей конструкцией Агрегата является металлический каркас, который нижней частью устанавливается на дно канала. Накладки его направляющих выполнены из нержавеющей стали с последующей термообработкой.
Решетки отличает простота исполнения, надежность и эффективность в работе, оптимальное соотношение по цене и качеству. Они успешно применяются в водоканалах и предприятиях городов России.
Решетки используются при очистке воды:
- хозяйственно-бытовой канализации;
- целлюлозно-бумажного производства;
- мясоперерабатывающей промышленности;
- кожевенного производства;
- химического производства и др.
Решетки изготавливаются под заказ, их стоимость зависит от ширины и глубины канала в месте установки, а также от величины прозора.
Для определения данных параметров на сайте предприятия размещен опросный лист.
Опросный лист для выбора решеток.

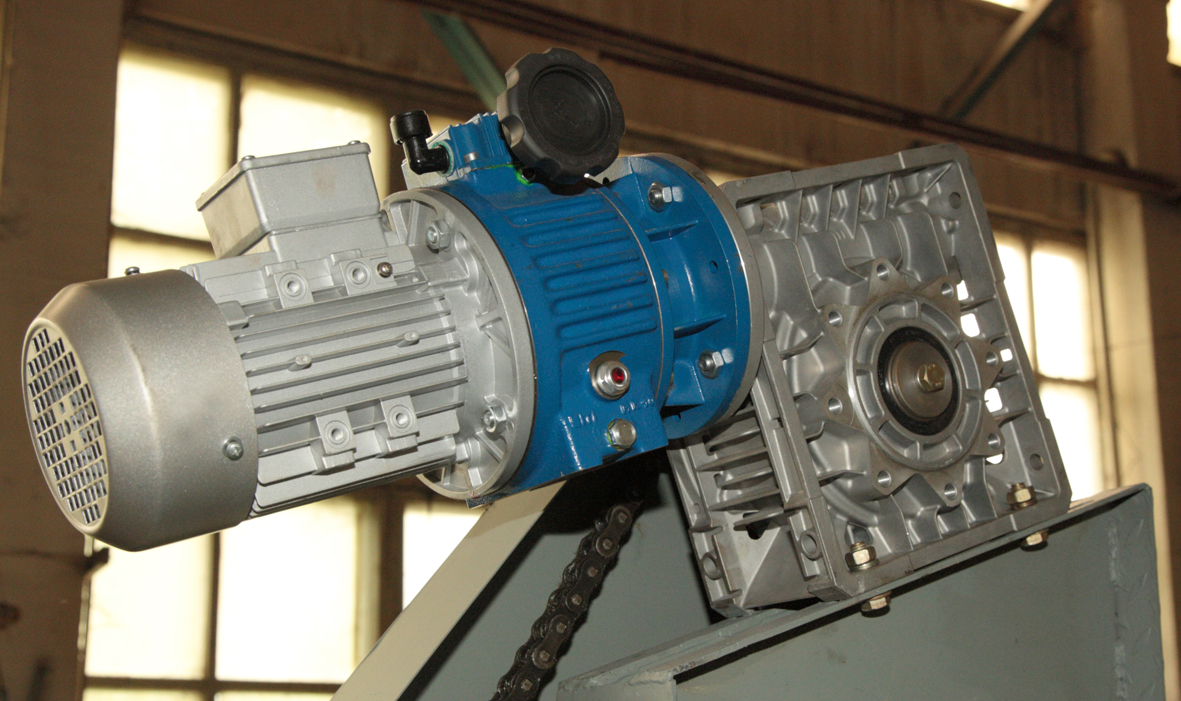

Мотор вариатор-редуктор |

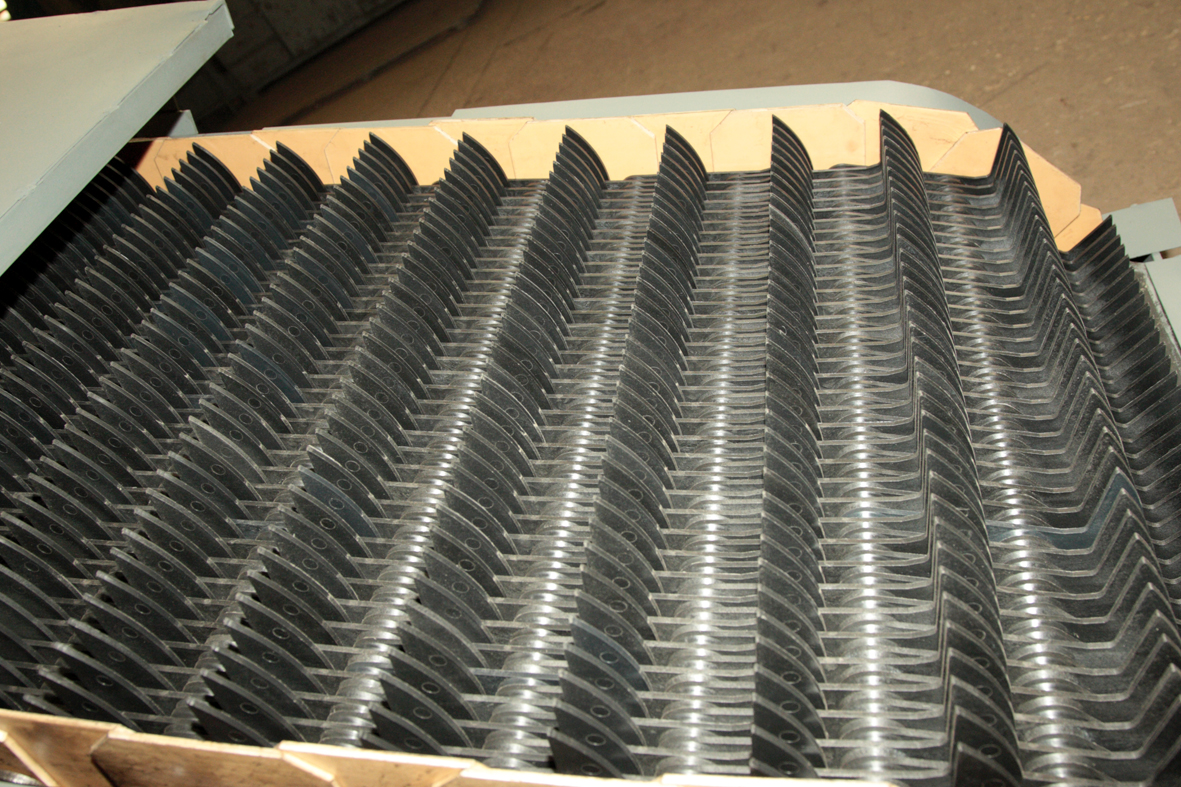

Фильтрующее полотно |

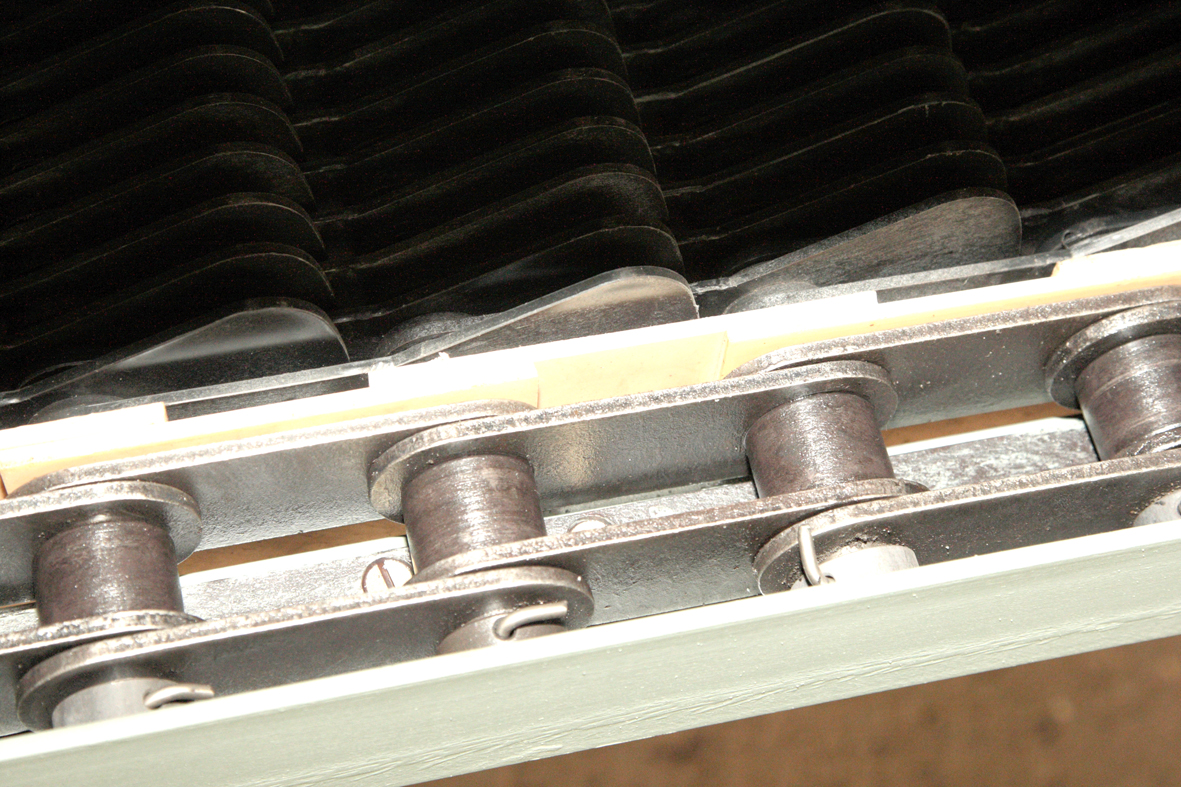

Фрагмент цепи |

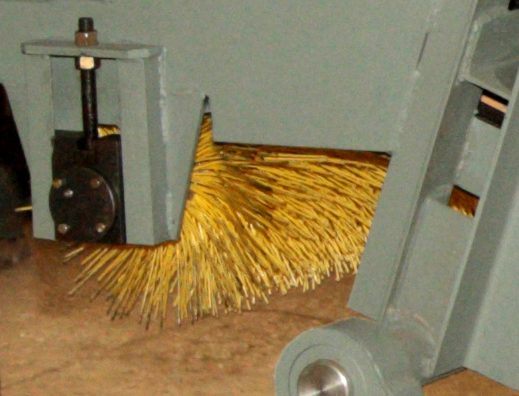

Щетка |
